전기기사 실기 기출문제 정리 2019년 2회 (단답형)

2019년 2회 전기기사 실기 기출문제 정리(단답형)



1. 다음은 전압등급 6 [kV]인 SA의 시설 적용을 나타낸 표이다. 빈 칸에 적용 또는 불필요를 구분하여 쓰시오.



차단기종류 | 2차보호기기	전동기	변압기			콘덴서
		유입식	몰드식	건식
VCB	적용	불필요	적용	적용	불필요

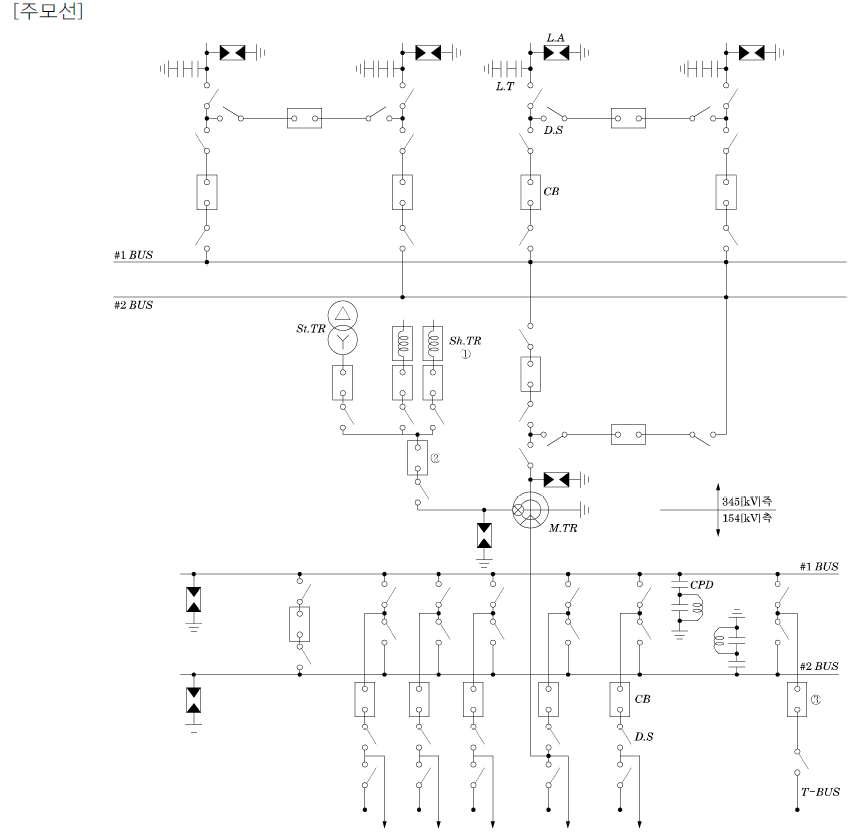

2. 다음은 345 [kV]변전소 도면이다. 다음 각 물음에 답하시오.



(1) 도면의 345 [kV]측 모선 방식은 어떤 모선 방식인가?



답: 2중 모선방식의 1.5차단기방식



(2) 도면에서 ①번 기기의 설치 목적은 무엇인가?



답: 페란티 현상방지



(3) 도면의 ③번 차단기의 설치 목적을 설명하시오.



답: 모선 전환 시 일시적인 단락사고를 방지하고 또한 모선 점검을 무정전 상태로 하기 위해서



(4) 도면의 주변압기 1Bank(단상×3)을 증설하여 병렬 운전시키고자 한다. 이때 병렬운전 조건 4가지를 쓰시오.



답:

① 극성이 같을 것
② 권수비가 같고 정격전압이 같을 것
③ %임피던스 강하가 같을 것
④ 저항과 리액턴스 비가 같을 것
그 외 3상인 경우
⑤ 위상각 변위가 같을 것
⑥ 상회전 방향이 같을 것





3. 감리원은 설계도서 등에 대하여 공사계약문서 상호 간의 모순되는 사항, 현장 실정과의 부합여부 등 현장 시공을 주안으로 하여 해당 공사 시작 전에 검토하여야 한다. 이 때 검토사항에 대하여 5가지 쓰시오.



답:

① 현장조건에 부합 여부
② 시공의 실제가능 여부
③ 설계도면, 설계설명서, 기술계산서, 산출내역서 등의 내용에 대한 상호일치 여부
④ 설계도서의 누락, 오류 등 불명확한 부분의 존재 여부
⑤ 발주자가 제공한 물량내역서와 공사업자가 제출한 산출내역서의 수량일치 여부
⑥ 시공 상의 예상되는 문제점 및 대책
⑦ 다른 사업 또는 다른 공정과의 상호부합 여부





4. 지중선에 대한 장점과 단점을 가공선과 비교하여 각각 3개씩 적으시오.



답:

장점 (3가지)
① 지하 시설로 설비 보안의 유지가 용이하다.
② 외부 기상 여건 등에 영향을 받지 않는다.
③ 유도장해가 경감된다.
④ 지중에 매설되어 있으므로 도시 미관을 해치지 않는다.
⑤ 인축(人畜)에 대한 안정성이 높다.
⑥ 다수 회선을 동일 경과지에 부설할 수 있다.

단점 (3가지)
① 고장점의 발견이 어렵고, 복구가 어렵다.
② 설비 구성상 신규수용에 대한 탄력성이 결연된다.
③ 설비비가 비싸다.
④ 건설작업 시 교통장해, 소음, 분진 등이 많다.
⑤ 건설공기가 길다.





5. 예비전원설비에 대한 다음 각 물음에 답하시오.



(1) 축전지의 과방전 및 설치상태 설페이션 현상 등이 발생했을 때 기능회복을 위하여 실시하는 충
전방식은?



답: 회복충전



(2) 연축전지의 공칭전압은 2.0[V/cell]이다. 알칼리축전지의 공칭전압은 몇 [V/cell]인가?



답: 1.2[V/cell]



(3) 연축전지의 묽은 황산의 농도는 표준이고 액면이 저하하여 극판이 노출되었을 때 어떤 조치를
하여야 하는가?



답: 증류수를 보충한다.





6. 배전반에 설치하는 변류기의 비오차에 대하여 설명하고 그 식을 쓰시오.



답:

① 설명: 비오차란 변류기의 1차와 2차 전류의 변류비에 대한 오차를 표시한 값이다.

② 공식: (공칭변류비 - 실제변류비) / 실제변류비 × 100[%]





7. 진상콘덴서에 연결하는 방전코일의 목적은?

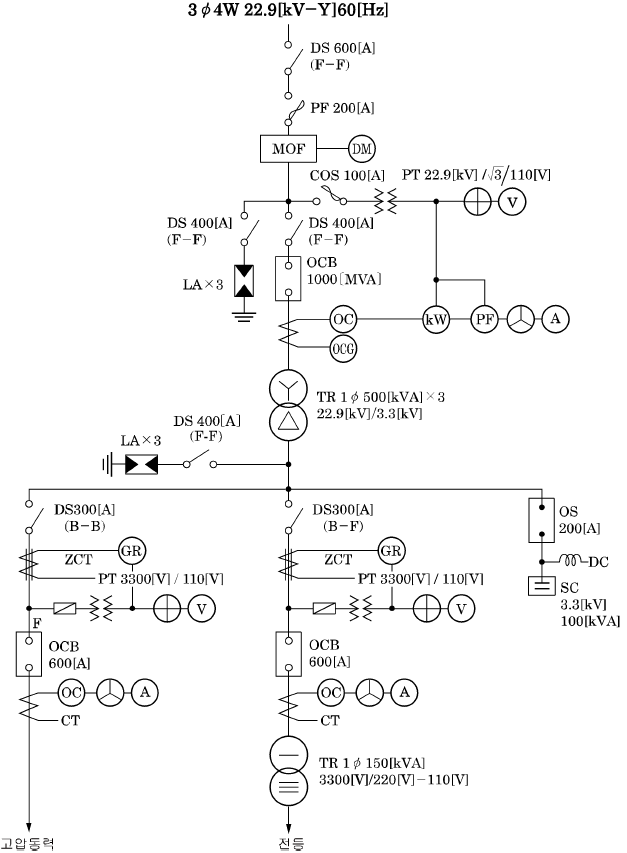

(1) MOF에 연결되어 있는 DM의 명칭은 무엇인가?



답: 최대수요전력계



(2) DS의 정격전압은 몇 [V]인가?



답: 25.8[kV]



(3) OCB의 역할은 무엇인가?



답: 부하전류를 개폐하고 고장전류는 차단한다.



(4) PF의 역할은 무엇인가?



답: 단락전류를 차단한다.



(5) 22.9[kV] 측에 설치된 피뢰기의 접지공사의 종류와 정격전압은 어떻게 되는가?



답: ① 제1종 접지공사 ② 18[kV]



(6) 3상 전압을 측정하기 위한 기구의 약호는 무엇인가?



답: VS



(7) 3상 전류를 측정하기 위한 기구의 약호는 무엇인가?



답: AS



(8) SC의 역할은 무엇인가?



답: 진상전류를 공급하여 부하의 역률을 개선한다.



(9) MOF의 역할은 무엇인가?



답: 하나의 함 속에 PT와 CT를 내장하여 전력량계에 전원을 공급한다.



(10) GR의 역할은 무엇인가?



답: 지락전류를 검출하여 차단기를 트립시킨다.



(11) ZCT의 역할은 무엇인가?



답: 영상전류를 검출하여 지락계전기에 공급한다.



(12) OS의 명칭은 무엇인가?



답: 유입개폐기



(13) 고압 동력용 OCB에 표시된 600[A]는 무엇을 의미하는가?



답: 차단기정격전류





8. 지락사고 시 영상전류를 검출하는 방법 3가지를 쓰시오.



답:

① 영상변류기방식
② CT 잔류회로방식
③ 변압기 중성점 접지선 CT방식
④ 3차 권선부 CT방식





9. 다음은 분전반의 공급범위에 관한 사항이다. ( ) 안에 알맞은 답안을 적으시오. [6점]

  분전반은 분기회로의 길이가 ( 30 )[m] 이하가 되도록 설계하며, 사무실용도인 경우 하나의 분전반에 담당하는 면적은 일반적으로 1,000[m2] 내외로 한다. 또한 1개 분전반 또는 개폐기 함내에 설치할 수 있는 과전류 장치는 예비회로를 포함하여 42개 이하로 하고, 이 회로 수를 넘는 경우는 ( 2개 분전반 )으로 분리하거나 자립형으로 한다. 다만, 2극, 3극 배선용 차단기는 과전류 장치 소자 수량의 합계로 계산한다.

  분전반의 설치 높이는 긴급 시 도구를 사용하거나 바닥에 앉지 않고 조작할 수 있어야 하며 일반적으로 분전반 상단을 기준하여 바닥 위 ( 1.8 )[m]로 하고 크기가 작은 경우는 분전반의 중간을 기준하여 바닥 위 ( 1.4 )[m]로 하거나 하단을 기준하여 바닥 위 ( 1.0 )[m] 정도로 한다.

  분전반과 분전반은 도어의 열림 반경 이상으로 이격하여 안전성을 확보하고 2개 이상의 전원이 하나의 분전반에 수용되는 경우에는 각각의 전원 사이에는 해당하는 분전반과 동일한 재질로 ( 격벽 )을 설치하여야 한다.
