전기기사 실기 기출문제 정리 2019년 1회 (단답형)

2019년 1회 전기기사 실기 기출문제 정리(단답형)



1. 저압 수전의 3상 3선식 선로인 경우에 설비불평형률은 몇 [%] 이하로 하여야 하는가?



답: 30 [%]





2. Spot 네트워크 방식의 특징을 3가지로 쓰시오.



답:

① 배전선 1회선 또는 변압기 사고 시 무정전 전원공급이 가능하다.
② 전압변동률이 낮다.
③ 부하증가에 대한 수용 변동의 탄력성이 좋다.





3.  접지저항을 측정하기 위하여 사용되는 계기나 측정 방법을 쓰시오.



답:

① 계기 : 접지저항계(어스테스터)
② 측정방법 : 콜라우스 브리지에 의한 3극 접지저항 측정법





4. 태양광 발전의 장·단점은?



답:

장점
① 규모에 관계없이 발전효율이 일정하다.
② 일조량이 있는 곳이면 어디에서나 설치할 수 있고 보수가 용이하다.
③ 자원이 반영구적이다.
④ 확산광(산란광)도 이용할 수 있다.

단점
① 태양광의 에너지 밀도가 낮다.
② 비가 오거나 흐린 날씨에는 발전 능력이 저하한다.

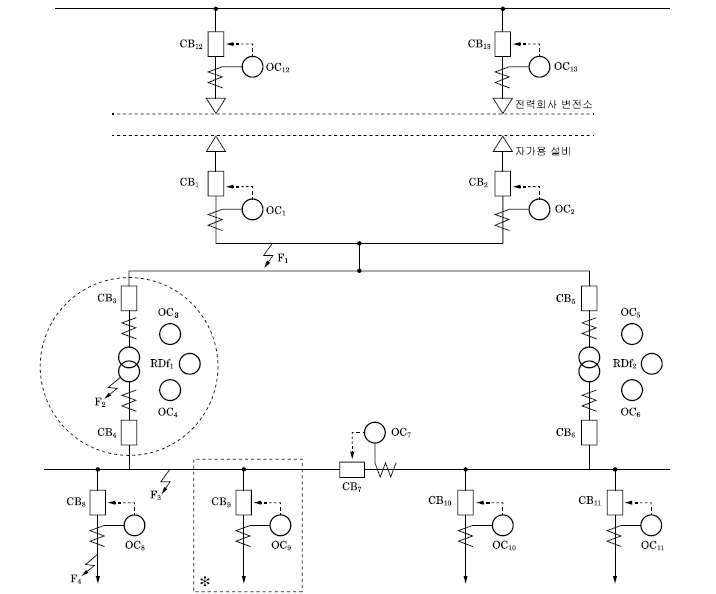

5. 그림은 통상적인 단락, 지락 보호에 쓰이는 방식으로서 주보호와 후비보호의 기능을 지니고 있다. 도면을 보고 다음 각 물음에 답하시오.

(1) 사고점이 F1, F2, F3, F4라고 할 때 주보호와 후비보호에 대한 다음 표의 ( )안을 채우시오.



사고점	주보호	후비보호
F1	OC1+CB1 and OC2+CB2	OC12+CB12 and OC13+CB13
F2	RDf1+CB3+CB4 and OC3+CB3	OC1+CB1 and OC2+CB2
F3	OC4+CB4 and OC7+CB7	OC3+CB3 and OC6+CB6
F4	OC8+CB8	OC4+CB4 and OC7+CB7

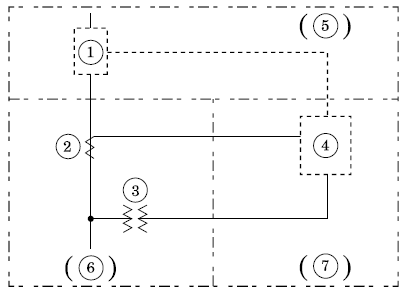

(2) 그림은 도면의 * 표 부분을 좀 더 상세하게 나타낸 도면이다. 각 부분 ①~④에 대한 명칭을 쓰고, 보호 기능 구성상 ⑤~⑦의 부분을 검출부, 판정부, 동작부로 나누어 표현하시오.

답:

① 교류 차단기 ② 변류기 ③ 계기용변압기 ④ 과전류 계전기 ⑤ 동작부 ⑥ 검출부 ⑦ 판정부



(3) 답란의 그림 F2 사고와 관련된 검출부, 판정부, 동작부의 도면을 완성하시오.



답:



(4) 자가용 전기설비 발전시설이 구비되어 있을 경우 자가용 수용가에 설치되어야 할 계전기는 어떤 계전기인가?



답: ① 과전류 계전기 ② 주파수 계전기 ③ 부족전압 계전기 ④ 비율 차동 계전기 ⑤ 과전압 계전기





6. 부하의 역률개선에 대한 각 물음에 답하시오.

(1) 역률을 개선하는 원리를 간단히 설명하시오.



답: 전력용 콘덴서를 유도부하와 병렬로 접속하여 무효전력을 보상한다.



(2) 부하설비의 역률이 저하하는 경우 수용가가 볼 수 있는 손해를 두 가지만 쓰시오.



답:

① 전기요금이 증가한다.
② 전력손실이 증가한다.





7. 공급변압기의 2차측 단자(전기사업자로부터 전기의 공급을 받고 있는 경우는 인입선 접속점)에서 최원단의 부하에 이르는 전선의 길이가 60[m]를 초과하는 경우의 전압강하는 다음 표에서 정한 값에 따라야 한다. 빈칸에 알맞은 수치를 적으시오.



전선의 길이	전기산업자로부터 저압으로 전기를 공급받는 경우	사용장소 안에 시설한 전용 변압기에서 공급하는 경우
120[m] 이하	4%	5%
200[m] 이하	5%	6%
200[m] 초과	6%	7%





8. 진공차단기의 특징 3가지를 쓰시오.



답:

① 소형 경량이고, 화재의 우려가 없어 안전하다.
② 저소음이고, 수명이 길다.
③ 고속도 개폐가 가능하고 차단성능이 우수하다.





9. 수전설비에서 통전 중에 있는 변류기 2차측 기기를 교체할 때 가장 먼저 취하여야 할 조치를 쓰고 이유를 설명하시오.



답:

① 조치 : 변류기 2차측을 단락시킨다.
② 이유 : 변류기 2차측이 개방되면 고압으로 인해 변류기의 절연이 파괴되기 때문이다.





10. 진공차단기와 몰드변압기를 시설하였다. 변압기를 보호하기 위해 설치하여야 할 기기와 설치 위
치를 정하여 쓰시오.



답:

① 기기 : 서지흡수기
② 위치 : 진공차단기와 몰드변압기 사이
