보호등전위본딩 도체: 한국전기설비규정(KEC)_전기기사 실기 문제 출제



보호등전위본딩 도체: 한국전기설비규정(KEC)_전기기사 실기 문제 출제

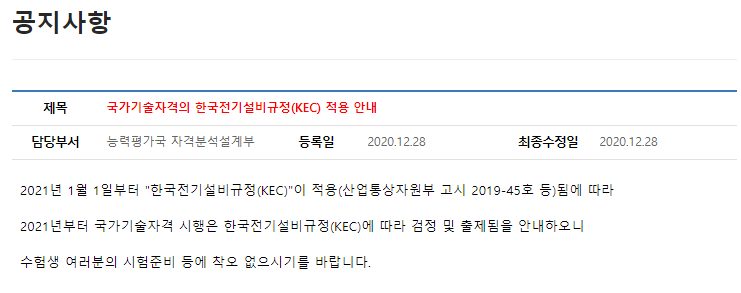

2021년 1월 1일부터 "한국전기설비규정(KEC)"이 시행됨에 따라 개정된 법규들이 있습니다.



* 전기기사 혹은 전기전공 관련 공부하시는데 2021년부터 적용되는 내용 포스팅합니다.

오늘은 "보호등전위본딩 도체" 되겠습니다.

KEC 내용이 반영되는 요번 2021년 전기기사 실기 2회 시험문제에 출제되었던 규정입니다.



---



[출제 내용]



1장 공통사항

(140 접지시스템)

143 감전보호용 등전위본딩

143.3.1 보호등전위본딩 도체



1. 주접지단자에 접속하기 위한 등전위본딩 도체는 설비내에 있는 가장 큰 보호접지 도체 단면적의 1/2이상의 단면적을 가져야 하고 다음의 단면적 이상이어야 한다.

  가. 구리 도체 6mm^2

  나. 알루미늄 도체 16mm^2

  다. 강철 도체 50mm^2



2. 주접지단자에 접속하기 위한 보호본딩도체의 단면적은 구리도체 25mm^2 또는 다른 재질의 동등한 단면적을 초과할 필요는 없다.



3. 등전위본딩 도체의 상호접속은 153.2.1의 2를 따른다.



* 2021년 2회 전기기사 실기 문제로는 보호등전위본딩 도체 1문제가 출제되었습니다. 소문제 2개로 나왔습니다.



소문제 (1), (2) 모두 빈칸에 단면적 크기를 적는 문제가 나왔습니다. 빈칸내용은 빨간글씨로 해두었습니다.



---

참고사항으로는 아래 링크한

한국전기설비규정을 참고하시면 되겠습니다.

kec.kea.kr/ebook/2019/book4/index.html

http://kec.kea.kr/ebook/2019/book4/index.html
